南芯SC9625

SC9625是一款充电达功率50W的高度集成无线RTx芯片，单芯片集成无线充电发射和接收的功能，其整合了高效率同步全桥整流器，具备超低导通电阻RDS，能够有效将无线发射器发送的交流电能转换为直流电能，并搭载高性能可编程的低压差稳压器（LDO），可实现出色的效率和系统优化，AC-DC转换效率最高可达97%。

SC9625内置32位MCU，具有极低的待机功耗，并配备32KB MTP内存，为系统固件更新提供了极大的灵活性。作为接收器，它能够向下游充电系统提供50W（20V/2.5A）的输出功率。作为发射器，它支持高达15W的输出功率，可供其他无线接收器使用。

SC9625兼容WPC Qi（v1.3）协议，并支持专有协议，采用2.875mm x 4.035mm WLCSP-54封装

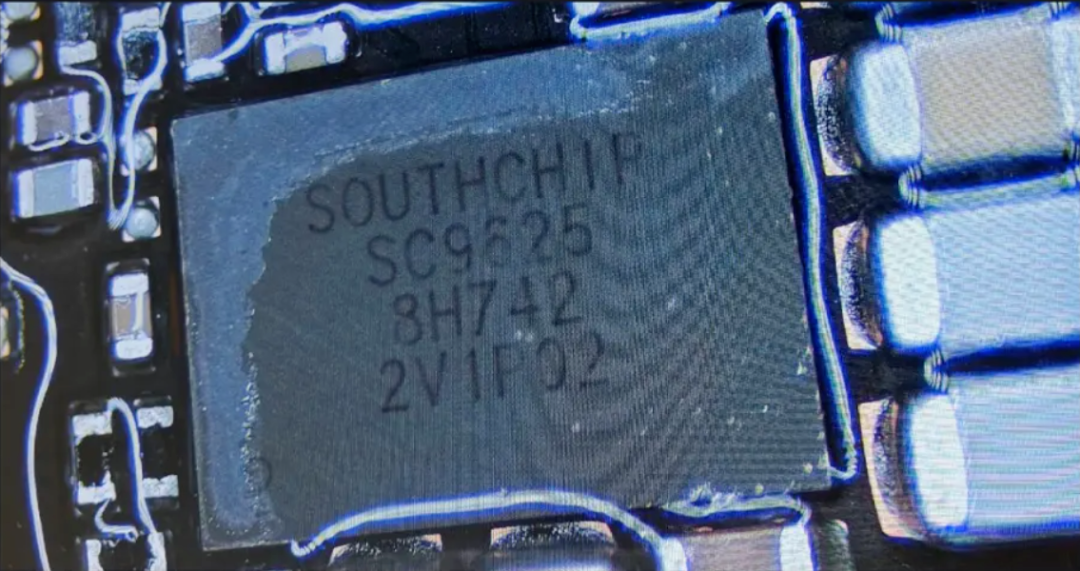

目前SC9625已成功应用在小米Pad6S Pro手写笔上，在充电表现、体验为用户上带来了更好的感受，更小的封装体积和更强大的功能也有效提高了产品的便携性和易用性

SC9625是一款高度集成、功率达到50W的无线RTx芯片，待机功耗极低，其整合了充电发射和接收功能，并配备了高效率的整流器和可编程的稳压器，使其具备了出色的功率转换效率和系统优化能力。内置的32位MCU和灵活的固件更新机制为系统提供了极大的灵活性。同时该芯片采用WLCSP-54 2.875x4.035mm封装，可以轻松实现高集成的无线充电系统，有效降低产品体积。

小米是一家非常注重用户体验的公司，SC9625在小米Pad6S Pro手写笔等产品上的成功应用，验证了其在充电性能、便携性和用户体验方面表现优异。南芯科技也将致力于为客户提供高效的芯片解决方案，不断推动行业技术的进步和创新，实现更广泛的应用场景和更优越的用户体验。

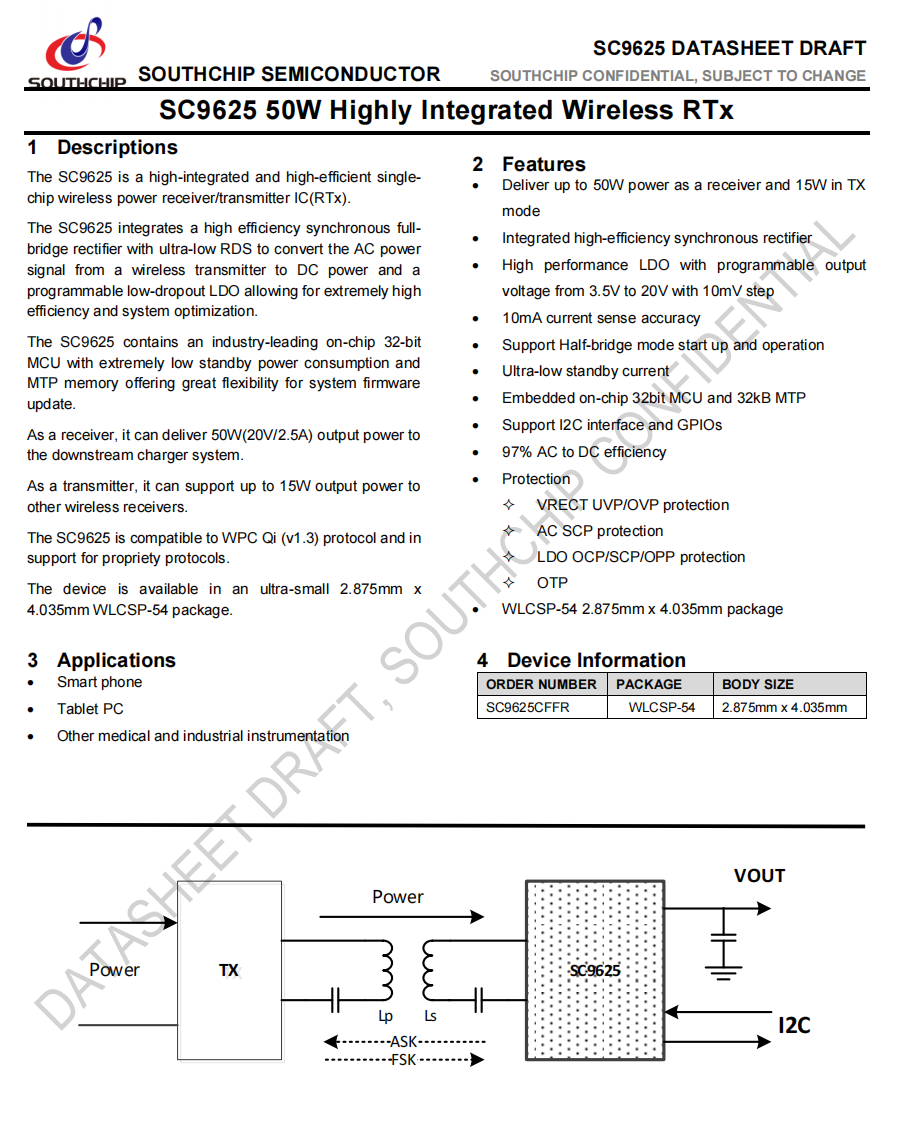

SC9625 是一款高度集成高效的单芯片无线电源接收器/发射器 IC (RTx)。 SC9625 集成了一个具有超低电阻的高效同步全桥整流器，可将来自无线发射器的交流电源信号转换为直流电源，并集成了一个可编程低压降 LDO，从而实现了极好的效率和系统优化。SC9625 包含业界领先的片上 32 位 MCU，具有极低的待机功耗，集成了32KB MTP为系统固件更新提供极大的灵活性。作为接收器，SC9625 可为下游充电系统提供50W(20V/2.5A)的输出功率。作为发射器，SC9625 可以支持高达15W的输出功率到其他无线接收器。SC9625兼容WPC Qi (v1.3)协议，并支持私有协议。SC9625 采用超小型2.875mm x 4.035mm WLCSP-54的封装。

功能

● 电压保护

● 作为接收器提供高达 50W 的功率，在 TX 模式下提供高达 15W 的功率

● 集成高效同步全桥整流器

● 高性能 LDO，可编程输出电压范围为 3.5V 至 20V，步进10mV

● 10mA电流感应精度

● 支持半桥模式启动和工作

● 超低待机电流

● 嵌入式片上 32 位 MCU 和 32kB MTP

● 支持I2C接口和GPIOs

● 97%交直流转换效率

● 系统保护

√ VRECT UVP/OVP保护

√ AC SCP保护

√ LDO OCP/SCP/OPP保护

√ OTP

● 采用WLCSP-54 2.875mm x 4.035mm封装

应用

● 智能手机

● 平板电脑

● 其他医疗和工业仪器
