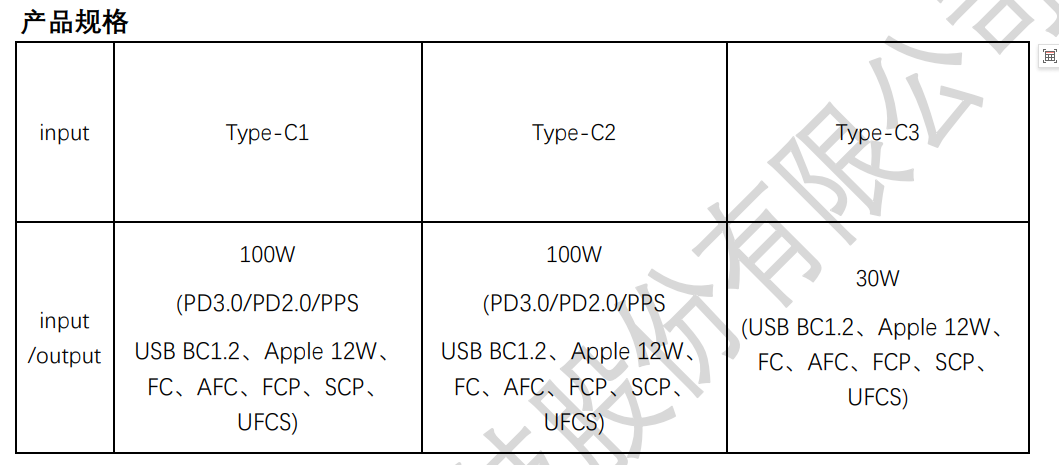

2006 基于南芯的 PD Controller SC2006 搭配 Synchronous Buck-boost charger controller
SC8815 开发的 4 串移动电源方案。有三个支持充电放电端口（3 个 Type-C 口），Type-C1 和 C2 端口
输入输出兼容 PD3.0/PD2.0/PPS 同时 DPDM 兼容市面上主流的充电协议 USB BC1.2、Apple 12W、
FC、AFC、FCP、SCP、UFCS 等，Type-C3 端口输入输出兼容支持市面上主流的充电协议 USB BC1.2、
Apple 12W、FC、AFC、FCPSCP、UFCS 等

功能测试

 按键功能

开机：单击按键；关机：长按按键。

 放电功能

 单 C1 口性能

支持 Apple2.4A; BC1.2 DCP-1.5A; FC3.0:3.6-12V; FC2.0:5V,9V,12V; FCP:5V,9V,12V; AFC:5V,9V,1

2V; PD:5V,9V,12V,15V,20V 最大输出功率 100W，具有过流保护、短路保护、欠压保护功能。

 单 C2 口性能

支持 Apple2.4A; BC1.2 DCP-1.5A; FC3.0:3.6-12V; FC2.0:5V,9V,12V; FCP:5V,9V,12V; AFC:5V,9V,1

2V; PD:5V,9V,12V,15V,20V 最大输出功率 100W，具有过流保护、短路保护、欠压保护功能。

单 C2 口性能

支持 Apple2.4A; BC1.2 DCP-1.5A; FC3.0:3.6-12V; FC2.0:5V,9V,12V; FCP:5V,9V,12V; AFC:5V,9V,1

2V;最大输出功率 30W，具有过流保护、短路保护、欠压保护功能。

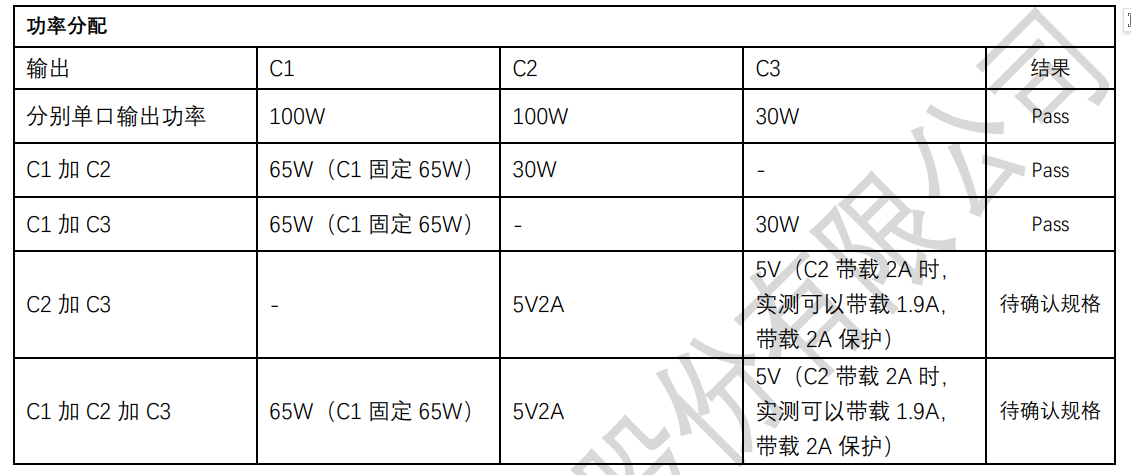

 3C 功率分配

Type-C1、 Type-C2、Type-C3 口同时放电，3 个 C 口最大功率之和 100W；C1 优先输出

65W， C2 和 C3 共享 5V3A。

 轻载关机功能：

a) C1 口无小电流关机功能;

b) C2 口无小电流关机功能;

c) C3 口无小电流关机功能;

 充电功能

C1、C2、C3（C3 无 PD）兼容 PD，Huawei FCP，Samsung AFC，FC，Apple5V-2.4A 快充适配

器以及 5V 标充适配器；具有涓流充电门限，死电池可激活，截止充电电流小于 240mA.

 边充边放

无边充边放能力，优先充电；可特殊定制边充边放能力。

 保护逻辑

 单个端口输出，过流保护时，端口的表现：

a) C1 口输出过流保护关断输出，解除过流后重新插拔可恢复。

b) C2 口输出过流保护关断输出，解除过流后重新插拔可恢复。

c) C3 口输出过流保护关断输出，解除过流后重新插拔可恢复。

 单个端口输出，输出短路时，端口的表现：

a) C1 口输出短路保护关断输出，解除短路后重新插拔可恢复。

b) C2 口输出短路保护关断输出，解除短路后重新插拔可恢复。

c) C3 口输出短路保护关断输出，解除短路后重新插拔可恢复。

 两个端口同时输出，某个端口过流，对另外一个的表现

a) C1 口过流：C2/C3 口关断一下重新打开，恢复快充。

b) C2 口过流：C1/C3 口关断一下重新打开，恢复快充。

c) C3 口过流：C1/C2 口关断一下重新打开，恢复快充。

 两个端口同时输出，某个端口短路，对另外一个的表现

a) C1 口短路：C2/C3 口关断输出，重新拔插可恢复。

b) C2 口短路：C1/C3 口关断一下重新打开，恢复快充。

d) C 口短路：C1/C2 口关断一下重新打开，恢复快充
