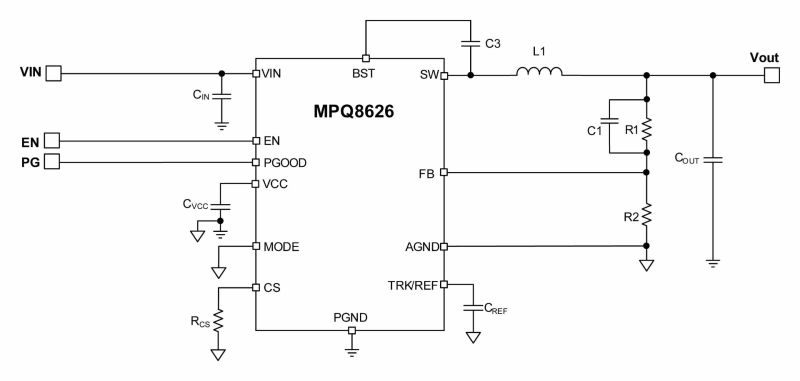

  • MPQ8626GD-Z

  • MPQ8626GD-Z

    MPQ8626 是一款全集成高频同步降压变换器。MPQ8626 提供了非常紧凑的解决方案，在宽输入范围内可实现高达 6A 的输出电流，具有极好的负载和线性调整率。MPQ8626 在宽输出电流负载范围内可高效工作。MPQ8626 采用具有内部补偿功能的恒定导通时间（COT）控制模式，可提供快速瞬态响应，并使环路更易稳定。

    通过工作模式配置，MPQ8626 的工作频率可被方便地设置为 600kHz、1100kHz 或 2000kHz，且无论输入和输出电压如何，工作频率都可保持恒定。输出电压上电斜坡由内部 1.5ms 定时器控制，可通过在 TRK/REF 上添加一个电容来提高斜坡率。漏级开路结构的电源正常输出指示（PGOOD）引脚，可指示输出电压是否在正常范围内。当输入电源无法供电给 MPQ8626 时，PGOOD 具有一个外部上拉电压，并钳位在 0.7V 左右。

    全方位保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。MPQ8626 最大限度地减少了现有标准外部元器件的使用，采用 QFN-14（2mmx3mm）封装


    • 0.00
      0.00
商品描述

MPQ8626 是一款全集成高频同步降压变换器。MPQ8626 提供了非常紧凑的解决方案，在宽输入范围内可实现高达 6A 的输出电流，具有极好的负载和线性调整率。MPQ8626 在宽输出电流负载范围内可高效工作。MPQ8626 采用具有内部补偿功能的恒定导通时间（COT）控制模式，可提供快速瞬态响应，并使环路更易稳定。

通过工作模式配置，MPQ8626 的工作频率可被方便地设置为 600kHz、1100kHz 或 2000kHz，且无论输入和输出电压如何，工作频率都可保持恒定。输出电压上电斜坡由内部 1.5ms 定时器控制，可通过在 TRK/REF 上添加一个电容来提高斜坡率。漏级开路结构的电源正常输出指示（PGOOD）引脚，可指示输出电压是否在正常范围内。当输入电源无法供电给 MPQ8626 时，PGOOD 具有一个外部上拉电压，并钳位在 0.7V 左右。

全方位保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。MPQ8626 最大限度地减少了现有标准外部元器件的使用，采用 QFN-14（2mmx3mm）封装


产品特性和优势

  • 宽输入电压范围

    • 2.85V 至 16V，外部 3.3V VCC 偏置

    • 4V 至 16V，内部VCC偏置或外部 3.3V VCC 偏置

  • 6A 输出电流

  • 可编程精确电流限电平

  • 低导通阻抗集成功率 MOSFET

  • 专有开关损耗降低技术

  • 用于超速瞬态响应的自适应恒定导通时间（COT）控制

  • 采用 Zero ESR 输出电容可稳定工作

  • 0°C 至 +70°C 结温范围内的参考电压精确度为 0.5%

  • -40°C 至 +125°C 结温范围内的参考电压精确度为 1%

  • 可选强制 CCM 或跳频工作模式

  • 极好的负载调整率

  • 输出电压追踪功能

  • 输出电压放电

  • 断电期间 PGOOD 低电平有源钳位

  • 可编程软启动时间最小为 1ms（最大）

  • 预偏置启动

  • 可选开关频率：600kHz、1100kHz 和 2000kHz

  • 非锁定过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）、过温保护（OTP）和欠压锁定保护（UVLO）

  • 输出电压可调范围为 0.6V 至 0.9 x VIN，最大可达 6V

  • 采用 QFN-14（2mmx3mm）封装
