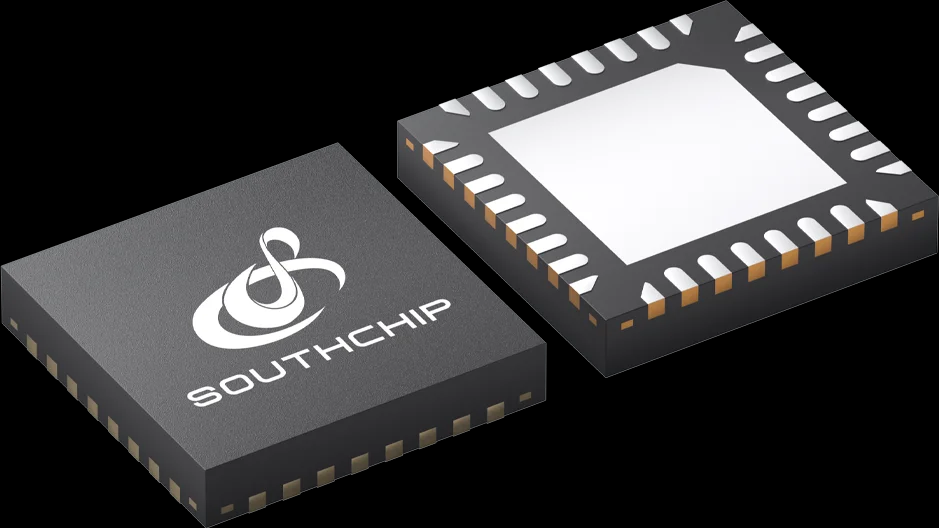

  • SC6035

  • SC6035

    SC6035 是一款高度集成的开关模式电源管理集成电路（PMIC），专为驱动需要 ELVDD 和 ELVSS 的中型 AMOLED 显示屏而设计。它不仅支持高达 3A 的面板电流和高面板电压，以满足高亮度模式（HBM）应用的需求，还可支持 1S 至 4S 电池输入应用。
    3A高性能双输出电源管理，适用于AMOLED显示屏

    Voltage Icon

    输入电压范围宽，从2.5V至22V

    Voltage Icon

    1S电池为2.1V UVLO，2~4S电池为4.4V UVLO

    Voltage Icon

    可编程光伏输入（PVIN）欠压保护阈值：2.3V/5.0V/7.5V/10V

    Voltage Icon

    1S电池输入使用VO1升压转换器，2~4S电池输入使用降压转换器

    Voltage Icon

    ELVSS采用三相反向升降压转换器及控制器

    Voltage Icon

    全部通道支持I2C和SWIRE接口控制

    Voltage Icon

    所有通道VIN至VOUT隔离

    Voltage Icon

    所有通道具备软启动（SS）功能

    Voltage Icon

    所有通道支持快速放电功能（FD）

    Voltage Icon

    所有通道过流限制（OCL）

    Voltage Icon

    所有通道短路保护（SCP）

    Voltage Icon

    所有通道过压保护（OVP）




    • 0.00
      0.00
商品描述

SC6035 是一款高度集成的开关模式电源管理集成电路（PMIC），专为驱动需要 ELVDD 和 ELVSS 的中型 AMOLED 显示屏而设计。它不仅支持高达 3A 的面板电流和高面板电压，以满足高亮度模式（HBM）应用的需求，还可支持 1S 至 4S 电池输入应用。
3A高性能双输出电源管理，适用于AMOLED显示屏

Voltage Icon

输入电压范围宽，从2.5V至22V

Voltage Icon

1S电池为2.1V UVLO，2~4S电池为4.4V UVLO

Voltage Icon

可编程光伏输入（PVIN）欠压保护阈值：2.3V/5.0V/7.5V/10V

Voltage Icon

1S电池输入使用VO1升压转换器，2~4S电池输入使用降压转换器

Voltage Icon

ELVSS采用三相反向升降压转换器及控制器

Voltage Icon

全部通道支持I2C和SWIRE接口控制

Voltage Icon

所有通道VIN至VOUT隔离

Voltage Icon

所有通道具备软启动（SS）功能

Voltage Icon

所有通道支持快速放电功能（FD）

Voltage Icon

所有通道过流限制（OCL）

Voltage Icon

所有通道短路保护（SCP）

Voltage Icon

所有通道过压保护（OVP）




参数名称参数数值
VIN range2.5-22.0V
Abs. VIN (max)22.0V
ELVDD [V]4.6~5.6
ELVSS [V]-16.0~-0.8
参数名称参数数值
Iout(Max)2A(1S)/3A(2~4S)
TopologyELVDD:Boostconverter(1S)/Buckconverter(2~4S)ELVSS:Triple-phasesinvertingbuck-boostconverterandcontroller
PackageWBQFN-324x4
