  • SC71440QQDLR

  • SC71440QQDLR

    SC81440Q 是同步降压转换器系列，具有 3V 至 36V 的宽输入电压。SC81440Q 可通过设置分压电阻在定制电压下调节输出电压。它通过快速环路响应的电流模式控制，可提供高达 4A 的高效输出电流。SC81440Q 专为汽车应用而设计。该器件采用扩频、QFN 封装和对称引脚布局，以优化 EMI 性能。高达 2.2MHz 的开关频率有助于避免对噪声敏感的频率。SC81440Q 采用峰值电流模式控制方案。开关频率可与外部时钟同步。SC81440Q 提供输出过压保护、逐周期峰值电流限制、输出短路保护和热关断保护。SC81440Q 采用 14 引脚 4mm X 3.5mm QFN 封装

    • 0.00
      0.00
商品描述

SC81440Q 是同步降压转换器系列，具有 3V 至 36V 的宽输入电压。SC81440Q 可通过设置分压电阻在定制电压下调节输出电压。它通过快速环路响应的电流模式控制，可提供高达 4A 的高效输出电流。SC81440Q 专为汽车应用而设计。该器件采用扩频、QFN 封装和对称引脚布局，以优化 EMI 性能。高达 2.2MHz 的开关频率有助于避免对噪声敏感的频率。SC81440Q 采用峰值电流模式控制方案。开关频率可与外部时钟同步。SC81440Q 提供输出过压保护、逐周期峰值电流限制、输出短路保护和热关断保护。SC81440Q 采用 14 引脚 4mm X 3.5mm QFN 封装

参数名称参数数值
VIN range3.0-36V
Abs. VIN (max)42V
VOUT range1-VIN*95%
Iout(Max)4A
MOS35mΩ/20mΩ
TopologyBuck
Fsw200 – 2200kHz
参数名称参数数值
Spread Spectrum√
Power Good√
Sync to Clock√
PFM√
FeaturesLow Iq, 100% duty cycle, BIAS pin, Wettable Flank

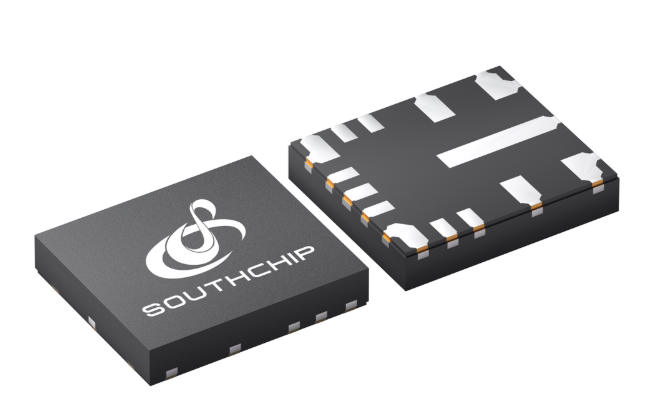

PackageQFN -14 4x3.5
