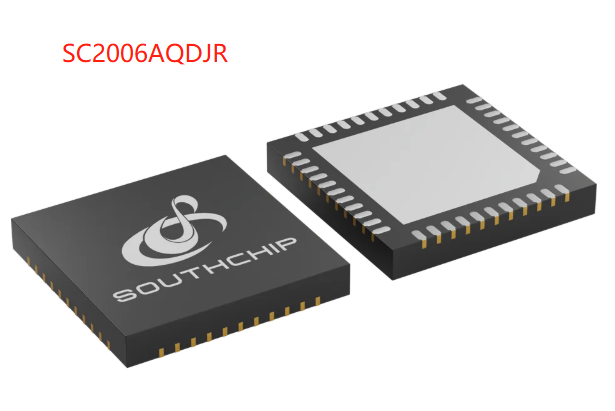

  • SC2006AQDJR

  • SC2006AQDJR

    SC2006A 是一款支持三 Type-C DRP 端口的快充控制器。
    它支持全部主流快充协议，具有     CC 和 DPDM 接口，目标
    应用为移动电源、车载充电器和电动工具等。    SC2006A 通过集成了 Type-C/PD 电路，DPDM/UFCS 电路
    等快充协议电路，以及     VBUS 放电路径、电压和电流检测、11 位高性能 ADC、两个 11 位 DAC、NMOS 栅极驱动器、I2C 接口和保护电路，最大限度地减少了外部元件。它内置32 位高性能微控制器，具有 128KB flash 和 8KB SRAM，
    为多种应用提供了高性价比的解决方案。    SC2006A 支持多种保护机制，包括过压保护、欠压保护、
    过流保护、短路保护、过温保护、    DPDM 过压保护、CC 过
    压保护、    VCONN 过压/过流/短路保护等，从而有效确保系
    统稳定可靠运行。

    • 0.00
      0.00
商品描述

SC2006A 是一款支持三 Type-C DRP 端口的快充控制器。
它支持全部主流快充协议，具有 CC 和 DPDM 接口，目标
应用为移动电源、车载充电器和电动工具等。SC2006A 通过集成了 Type-C/PD 电路，DPDM/UFCS 电路
等快充协议电路，以及 VBUS 放电路径、电压和电流检测、11 位高性能 ADC、两个 11 位 DAC、NMOS 栅极驱动器、I2C 接口和保护电路，最大限度地减少了外部元件。它内置32 位高性能微控制器，具有 128KB flash 和 8KB SRAM，
为多种应用提供了高性价比的解决方案。SC2006A 支持多种保护机制，包括过压保护、欠压保护、
过流保护、短路保护、过温保护、DPDM 过压保护、CC 过
压保护、VCONN 过压/过流/短路保护等，从而有效确保系
统稳定可靠运行。

2 特性快充协议接口三组独立的 Type-C 接口和可以任意复用的两组独 立的 PD 接口三组独立的 DPDM 接口和可以任意复用的两组独 立的 DPDM 快充接口（支持如 BC1.2，UFCS 等 市面主流快充协议）供电与模拟功能30V 操作电压等级，支持 PD3.1 EPR 28V 应用集成两条 VBUS 放电路径集成两路高边电流采样放大电路及 11 位 ADC集成三组 N-MOS 驱动电路集成三组端口插入检测模块集成的保护功能: OVP, OCP, SCP, UVP, OTP, CC OVP, DPDM OVP, Vconn OCP微控制器子系统32 位 ARM Cortex-M0 内核12 MHz CPU 主频128 kB flash8 kB SRAMIIC 主从接口和 UART TX/RX 接口支持 SWD 在线调试支持 48MHz PWM 输出- 封装QFN-44(5*5), 5.0mm x 5.0mm x 0.75mm
