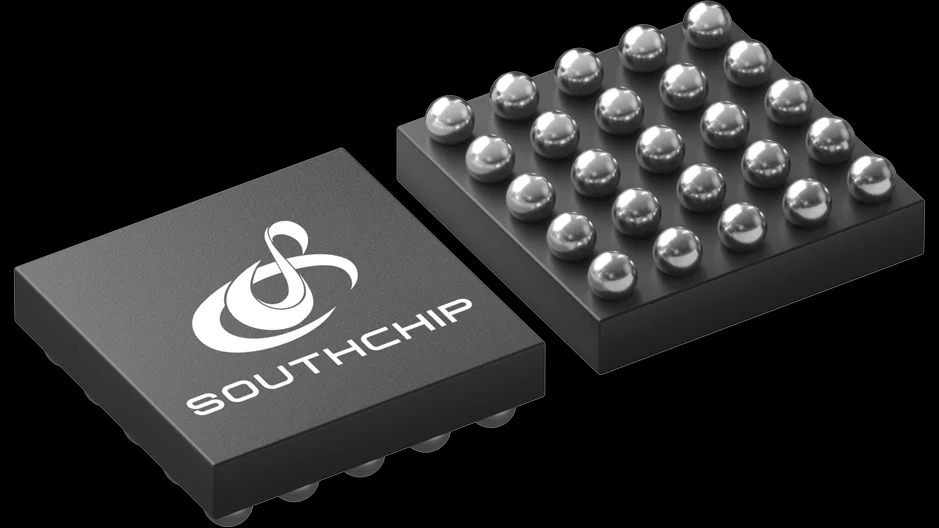

  • SC6010CFFR

  • SC6010CFFR

    用于 AMOLED 显示器的高效 800mA 三路输出电源 AMOLED 显示器

    SC6010 是一款三通道开关模式电源，设计用于驱动需要 VELVDD、VELVSS 和 VAVDD 的 AMOLED 显示器。


    • 0.00
      0.00
商品描述

用于 AMOLED 显示器的高效 800mA 三路输出电源 AMOLED 显示器

SC6010 是一款三通道开关模式电源，设计用于驱动需要 VELVDD、VELVSS 和 VAVDD 的 AMOLED 显示器。


参数名称参数数值
VIN range2.5-5.0V
Abs. VIN (max)6V
ELVDD [V]4.6V~5.0V
ELVSS [V]-1V~-6.6V
AVDD [V]6.9V~7.9V
Iout(Max)800mA
参数名称参数数值
MOSINT
TopologyBoost/Buck-boost/Boost
Fsw1.4MHz
PFM√
FeaturesSCP, OTP
PackageWLCSP-25 2x2


Voltage Icon
2.5V 至 5.0V 输入电压范围
Voltage Icon
高效运行
Voltage Icon
ELVDD 的无缝升压/降压模式转换
Voltage Icon
ELVDD 输出 4.6V~5.0V，默认 4.6V，± 0.4
Voltage Icon
ELVSS 输出 -6.6V~-1.0V，默认 -4.0，±50mV
Voltage Icon
ELVDD&ELVSS 输出电流能力为 800mA
Voltage Icon
AVDD 输出 6.9V~7.9V，SET=高电平
Voltage Icon
AVDD 输出 7.1V~7.8V，SET=低电平
Voltage Icon
AVDD 输出电压精度 1%，默认为 7.6V
Voltage Icon
AVDD 输出电流能力为 150mA
Voltage Icon
ELVSS 的控制时间功能
Voltage Icon
通过 SET 引脚选择 ACTRL 映射表
Voltage Icon
输入至输出、输出至输入隔离
Voltage Icon
快速放电
Voltage Icon
限制浪涌电流的内部软启动
Voltage Icon
启动短路检测选项
Voltage Icon
欠压保护
Voltage Icon
峰值电流限制
Voltage Icon
短路保护
Voltage Icon
热关断
Voltage Icon

封装：2.015×2.015×0.575 毫米，25 凸块 WLCSP



设计和开发


各项参数
值

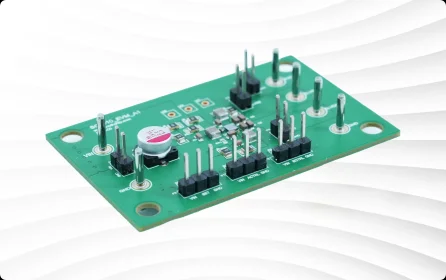

EVM 型号
SC6010 EVM
关键器件
SC6010
EL最大电流
800mA
AVDD电流
150mA
