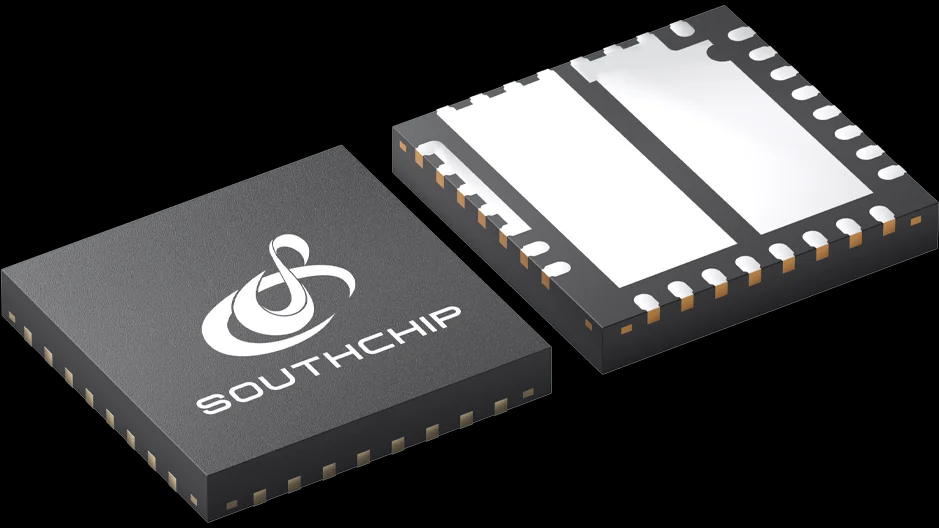

  • SC8102AQDJR

  • SC8102AQDJR

    SC8102A是一款具有双路输出的同步降压转换器，支持4.6-36V宽电压输入，其 输出电压可选择固定的5.1V模式或通过FB电阻灵活设置。SC8102A内置两颗功率管，可有效减少外围电路及PCB Space，且拥有超高效率。SC8102A具有恒流模式，并提供2路输出电流限制，用户可通过配置独立的电流检测电阻实现高精度的输出电流限制。此外，SC8102A也具备恒功率模式，允许用户通过简单的电阻设置系统的最大输出功率，避免因过功率导致的故障。 SC8102A具有固定的线损补偿设置，可以一定程度补偿输出线缆阻抗所造成的电压下降；开关频率与工作模式 （PWM/ PFM）可以灵活设置，以满足对轻载效率/音频干扰等特殊应用场合。1路Type-C接口,提供Type-C switch控制与CC1/CC2配置端口，支持5V 3A模式；1路USB-A接口DP/DM，兼容安卓/苹果设备。 SC8102A具有全面的异常状态保护功能包括输入欠压保护，输出过压保护，过温保护，输出过流/过功率保护并能在异常状态解除后自动恢复工作。 SC8102A提供32pin的 QFN 5x5 封装

    • 0.00
      0.00
商品描述

SC8102A是一款具有双路输出的同步降压转换器，支持4.6-36V宽电压输入，其 输出电压可选择固定的5.1V模式或通过FB电阻灵活设置。SC8102A内置两颗功率管，可有效减少外围电路及PCB Space，且拥有超高效率。SC8102A具有恒流模式，并提供2路输出电流限制，用户可通过配置独立的电流检测电阻实现高精度的输出电流限制。此外，SC8102A也具备恒功率模式，允许用户通过简单的电阻设置系统的最大输出功率，避免因过功率导致的故障。 SC8102A具有固定的线损补偿设置，可以一定程度补偿输出线缆阻抗所造成的电压下降；开关频率与工作模式 （PWM/ PFM）可以灵活设置，以满足对轻载效率/音频干扰等特殊应用场合。1路Type-C接口,提供Type-C switch控制与CC1/CC2配置端口，支持5V 3A模式；1路USB-A接口DP/DM，兼容安卓/苹果设备。 SC8102A具有全面的异常状态保护功能包括输入欠压保护，输出过压保护，过温保护，输出过流/过功率保护并能在异常状态解除后自动恢复工作。 SC8102A提供32pin的 QFN 5x5 封装

参数名称参数数值
VIN range4.6-36V
Abs. VIN (max)42V
VOUT range4.6-VIN / Fixed 5V
Iout(max)6A
MOSint.
fsw80kHz ~ 600kHz
Almost 100% mode√
参数名称参数数值
Cable comp.Fixed
PFM√
Constant Current Mode2-rail, low side sense
Constant Power Mode√
FeaturesDPDM port (BC1.2) + Type-C
PackageQFN 5x5
