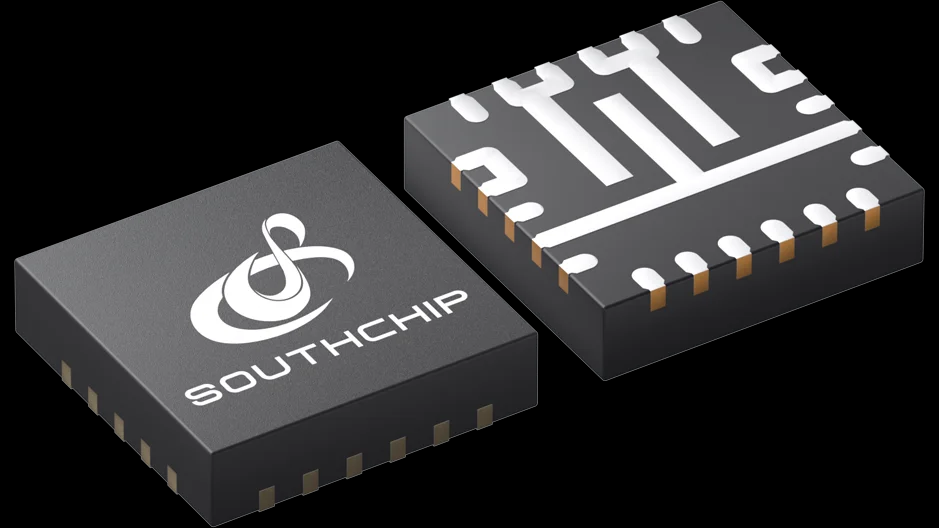

  • NX3223QFKR

  • NX3223QFKR

    NX3223是一款集成四开关的同步升降压变换器。 无论输出电压高、低或等于输入电压，都能提供高效的电源效率和稳定的电压调节。NX3223支持非常宽的输入和输出电压范围。输入电压范围能够达到2.7V至22V，输出电压范围能够达到3V至22V，并且支持最高3.5A的输出电流。NX3223采用平均电流模式控制。 输出电压由FB引脚上的电阻来调节。 芯片工作模式(PSM /FPWM)和开关频率均可通过外部设置进行调整。 该芯片还提供了可编程的输出电流限制，灵活支持不同的应用。NX3223支持内部限流、输入欠压保护、输出过压保护、输出短路保护、FB短路保护、过温保护，确保在不同异常情况下的安全。NX3223采用22pin 3x3 QFN封装

    • 0.00
      0.00
商品描述

NX3223是一款集成四开关的同步升降压变换器。 无论输出电压高、低或等于输入电压，都能提供高效的电源效率和稳定的电压调节。NX3223支持非常宽的输入和输出电压范围。输入电压范围能够达到2.7V至22V，输出电压范围能够达到3V至22V，并且支持最高3.5A的输出电流。NX3223采用平均电流模式控制。 输出电压由FB引脚上的电阻来调节。 芯片工作模式(PSM /FPWM)和开关频率均可通过外部设置进行调整。 该芯片还提供了可编程的输出电流限制，灵活支持不同的应用。NX3223支持内部限流、输入欠压保护、输出过压保护、输出短路保护、FB短路保护、过温保护，确保在不同异常情况下的安全。NX3223采用22pin 3x3 QFN封装

参数名称参数数值
VIN range2.7-22V
Abs. VIN (max)25V
VOUT range3-22V
Iout(Max)3.5A
MOSint.
fsw250kHz ~ 1MHz
参数名称参数数值
Prog. VoutFB
Constant Current Mode√
PFM√
FPWM√
FeaturesNo External Current Sense Resistors
PackageQFN 3x3
