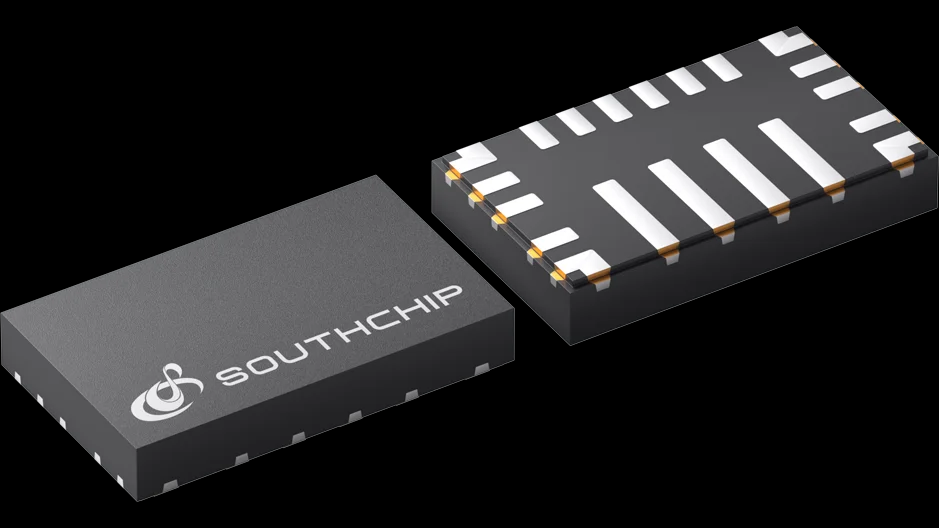

  • SC8746QFPR

  • SC8746QFPR

    SC8746 36V / 140W 降压-升压转换器，集成了低端 MOSFET 和 I2C 接口

    SC8746 是一款降压-升压转换器，带有两个低端集成电源开关，能够将输出电压调节在 电源开关，能够在输入电压、高于输入电压或低于输入电压时调节输出电压。或低于输入电压。SC8746 可在 3.7V 至 36V 宽输入电压下工作，并可输出 1V 至 29V 电压。输入电压，并可输出 1V 至 29V 的电压，以支持各种应用。应用。SC8746 适用于 USB 电源交付应用。它可以 通过 I2C 接口与外部 USB PD 控制器配合使用，并提供灵活的可编程功能。灵活的可编程功能。SC8746 采用电流模式控制方案。开关频率 频率可通过 I2C 设置为 280kHz/420kHz/560kHz。SC8746 SC8746 还提供可选的扩频功能，以优化 EMI 性能。SC8746 提供输出过压保护、逐周期 电流限制、输出短路保护、平均输出电流限制 和热关断保护SC8746 采用 20 引脚 3mm x 5mm Wettable Flank QFN 封装


    • 0.00
      0.00
商品描述

SC8746 36V / 140W 降压-升压转换器，集成了低端 MOSFET 和 I2C 接口

SC8746 是一款降压-升压转换器，带有两个低端集成电源开关，能够将输出电压调节在 电源开关，能够在输入电压、高于输入电压或低于输入电压时调节输出电压。或低于输入电压。SC8746 可在 3.7V 至 36V 宽输入电压下工作，并可输出 1V 至 29V 电压。输入电压，并可输出 1V 至 29V 的电压，以支持各种应用。应用。SC8746 适用于 USB 电源交付应用。它可以 通过 I2C 接口与外部 USB PD 控制器配合使用，并提供灵活的可编程功能。灵活的可编程功能。SC8746 采用电流模式控制方案。开关频率 频率可通过 I2C 设置为 280kHz/420kHz/560kHz。SC8746 SC8746 还提供可选的扩频功能，以优化 EMI 性能。SC8746 提供输出过压保护、逐周期 电流限制、输出短路保护、平均输出电流限制 和热关断保护SC8746 采用 20 引脚 3mm x 5mm Wettable Flank QFN 封装


参数名称参数数值
VIN range4-36V
Abs. VIN (max)40V
VOUT range1-29V
Iout(Max)6A
MOSint. (2)
fsw280kHz/420kHz/560kHz
I2C Ctrl√
参数名称参数数值
Prog. VoutI2C/FB
Constant Current Mode√
IOUT monitorIMON pin
PFM√
FPWM√
PackageQFN 3x5
