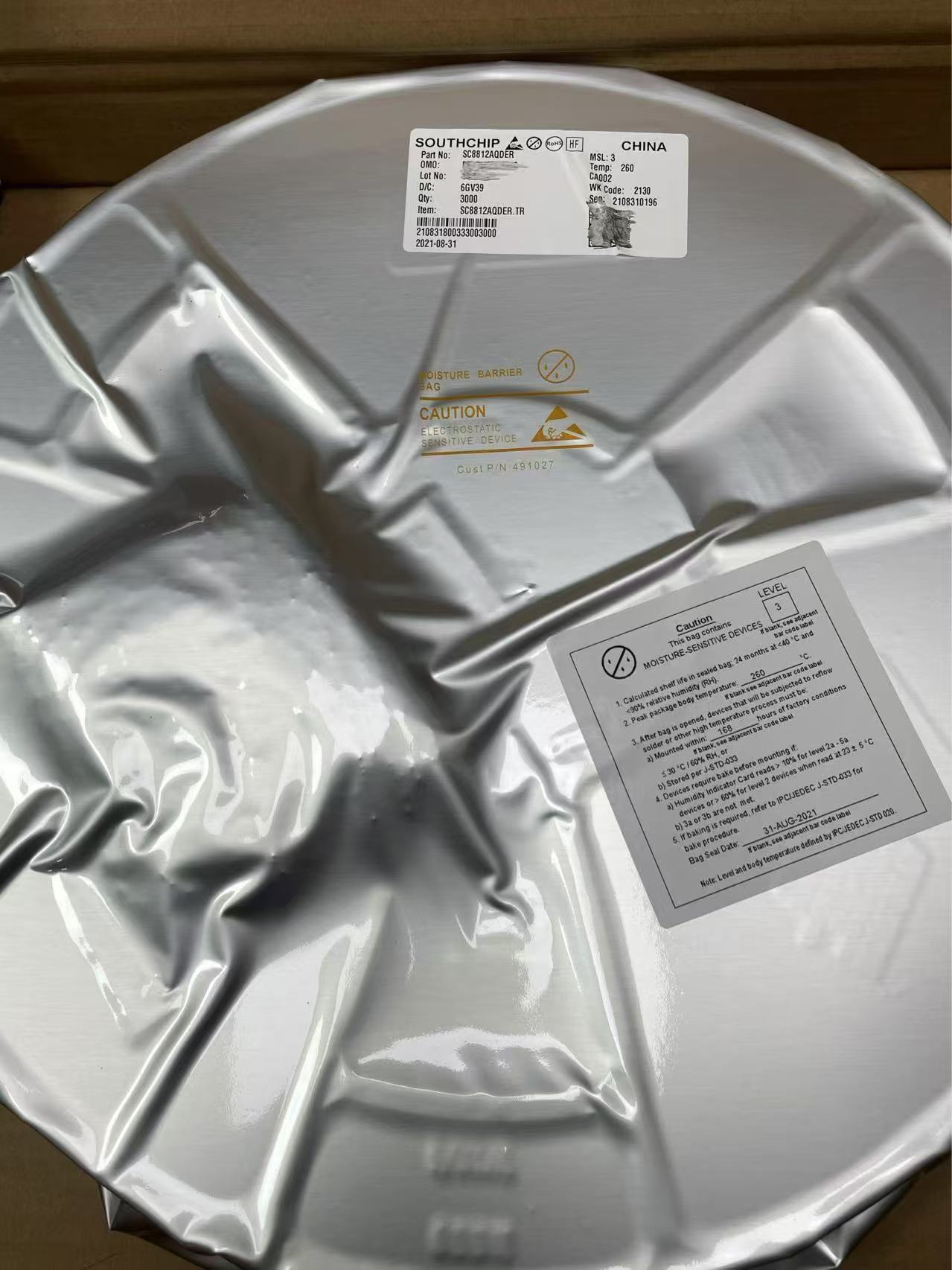

  • SC8812AQDER

  • SC8812AQDER

    是一款带I2C接口的同步升降压充电控制器，同时支持电池反向放电工作。芯片支持VBAT电池端及VBUS 36V高压工作，在适配器电压高于、低于或者等于电池电压时，均能保证1-4节锂离子电池充电应用。当工作系统需要电池提供能量时，SC8812A也支持电池反向放电工作，输出设定的电压，并且最高放电电压可达36V。用户通过I2C接口可以很方便地选择充电/放电模式，设置充电电流、充电电压、反向输出电压、限流值、开关频率以及其他参数等。除此之外，SC8812A还支持DPDM握手控制。内部集成的10位ADC，可以方便用户实时检测读取VBUS/VBAT电压和电流，另外，SC8812A还可以支持适配器和设备的插拔检测，最大限度的减少外围电路及PCB Space，使系统设计极大地简化。SC8812A支持内部限流保护、过压保护、输出短路保护、过温保护，从而保证了各种异常情况下的安全。SC8812A提供32脚的4x4 QFN封装MPQ;3000

    移动电源/多节电池储能设备/平衡充

    /锂电池供电的便携式设备


    • 0.00
      0.00
商品描述

是一款带I2C接口的同步升降压充电控制器，同时支持电池反向放电工作。芯片支持VBAT电池端及VBUS 36V高压工作，在适配器电压高于、低于或者等于电池电压时，均能保证1-4节锂离子电池充电应用。当工作系统需要电池提供能量时，SC8812A也支持电池反向放电工作，输出设定的电压，并且最高放电电压可达36V。用户通过I2C接口可以很方便地选择充电/放电模式，设置充电电流、充电电压、反向输出电压、限流值、开关频率以及其他参数等。除此之外，SC8812A还支持DPDM握手控制。内部集成的10位ADC，可以方便用户实时检测读取VBUS/VBAT电压和电流，另外，SC8812A还可以支持适配器和设备的插拔检测，最大限度的减少外围电路及PCB Space，使系统设计极大地简化。SC8812A支持内部限流保护、过压保护、输出短路保护、过温保护，从而保证了各种异常情况下的安全。SC8812A提供32脚的4x4 QFN封装MPQ;3000

移动电源/多节电池储能设备/平衡充

/锂电池供电的便携式设备


性能  支持充放电双向、带 I2C 控制接口的 40V 高效、同步升降压充电管理控制芯片

• 支持 1-4 节电池升降压充电管理控制，包括涓流充电、

恒流充电（CC）、恒压充电（CV）、充电截止

• 反向升降压放电工作

• VBAT 工作范围：2.7V 至 26V• VBUS 工作范围：2.7V 至 36V（40V 耐压）

• I2C 可编程控制充电电流及充电电压

• I2C 可编程控制反向输出电压

• I2C 可编程控制输入及输出限流• 超高的升降压转换效率

• 支持 DP/DM 快速充电协议握手控制（MCU 控制）

• 内部集成 10bit ADC• 充电状态指示

• 事件监测：适配器接入和负载接入自动检测

• 功率路径管理

• 完善的保护：欠压保护、过压保护、过流保护、短路保

护，热关断保护

VIN range2.7-36V
Abs. VIN (max)40V
Battery Cell #1~4s
MOSext.
Charge Current (max)10A+
TopologyBuck-boost
OTG voltage2.7-36V
Prog. OTG VoltageI2C prog
