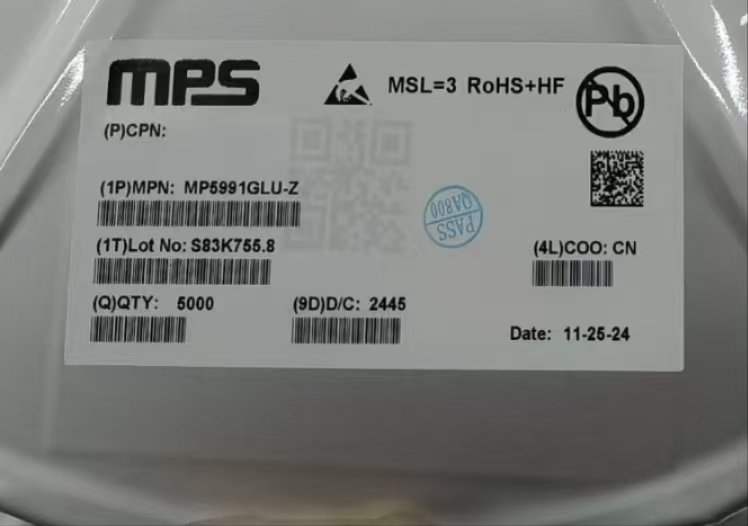

  • MP5991GLU-Z

  • MP5991GLU-Z

    MP5991是一款集成型单片控制器和开关，它集成了功率 MOSFET 和其他电路，可单独运行或通过热插拔控制器进行控制。该器件在室温下每个器件可驱动高达 50A 的连续输出电流 (IOUT )，在气流条件下可实现高达 60A 的连续输出电流。

    当电路卡插入带电背板电源时，该器件可限制负载上的浪涌电流，从而限制背板压降。它通过限流（ILIMIT）参考输入和软启动（SS）斜坡来控制栅极电压（VGATE），从而限制内部 MOSFET 电流（IFET）。

    MP5991具有多种可简化系统设计的功能，例如它采用集成电流镜来监测IOUT ，并采用集成片上温度采样；因此无需外部电流采样功率电阻器、功率 MOSFET 和温度采样器件。

    MP5991可检测功率 MOSFET 的栅极、源极与漏极短路情况，并通过故障报告输出 (GOK) 向热插拔控制器提供反馈。MP5991可并联运行以满足大电流应用需求，而且所有并联器件在启动期间主动共享电流。

    MP5991采用 LGA-32 (5mmx5mm) 封装


    • 0.00
      0.00
商品描述

MP5991是一款集成型单片控制器和开关，它集成了功率 MOSFET 和其他电路，可单独运行或通过热插拔控制器进行控制。该器件在室温下每个器件可驱动高达 50A 的连续输出电流 (IOUT )，在气流条件下可实现高达 60A 的连续输出电流。

当电路卡插入带电背板电源时，该器件可限制负载上的浪涌电流，从而限制背板压降。它通过限流（ILIMIT）参考输入和软启动（SS）斜坡来控制栅极电压（VGATE），从而限制内部 MOSFET 电流（IFET）。

MP5991具有多种可简化系统设计的功能，例如它采用集成电流镜来监测IOUT ，并采用集成片上温度采样；因此无需外部电流采样功率电阻器、功率 MOSFET 和温度采样器件。

MP5991可检测功率 MOSFET 的栅极、源极与漏极短路情况，并通过故障报告输出 (GOK) 向热插拔控制器提供反馈。MP5991可并联运行以满足大电流应用需求，而且所有并联器件在启动期间主动共享电流。

MP5991采用 LGA-32 (5mmx5mm) 封装


产品特性和优势

  • 4V 至 16V 工作输入电压 (VIN) 范围

  • 高达 50A 的输出电流 (IOUT)

  • 气流条件下可提供高达 60A 的 IOUT

  • 具有1mΩ RDS(ON) 的集成功率 MOSFET

  • IMON 报告(精度为±1%)

  • 内置 MOSFET 驱动器

  • 3V 低压差（LDO）输出

  • 带采样输出的集成电流采样

  • 可调过流 (OC) 限制

  • 可调短路限流

  • 内置插入延迟

  • 可调软启动 (SS)

  • 输出短路保护 (SCP)

  • 过温保护 (OTP)

  • 内置电熔丝健康报告

  • 故障信号输出（GOK）

  • 故障类型指示（FLT_TYPE）

  • 支持并联运行以适应大电流应用

  • 集成 Intelli-Fuse 温度采样

  • 采用 LGA-32 (5mmx5mm) 封装
